    SDL-10000-CW Laser à Fibre Défini par Logiciel

    Soudage laser flexible de métaux d’épaisseur supérieure à 10 mm.

    Le SDL 10000 CW, laser à fibre défini par logiciel de CP Laser, est un produit révolutionnaire conçu pour surmonter les principaux défis du soudage laser. Basé sur une technologie de réseau phasé laser haute énergie, il offre un contrôle sans équivalent avec une morphologie du spot de soudage définissable, ordonnable et commutable, ainsi qu’un foyer scannable. Ce laser se distingue par un triple avantage de haute puissance, haute qualité de faisceau et haute fréquence de modelage dynamique du faisceau, délivrant 10 kW en sortie fibre unique, une qualité de faisceau égale à 1,2 fois la limite de diffraction et une fréquence de modelage du faisceau de 10 MHz.

    Formulaire de demande
    Paramètres
    Caractéristiques optiques
    Mode de fonctionnement Onde continue (CW) / Modulé
    Puissance laser (kW) 10
    Réglage de puissance (%) 10–100
    Polarisation Linéaire / Circulaire / Définie par l’utilisateur
    Faisceau vectoriel Oui
    Longueur d’onde (nm) 1064
    Qualité de faisceau (M²) < 1,2
    Fréquence de modelage du faisceau (MHz) 10
    Sortie optique
    Type de faisceau Faisceau collimaté en espace libre
    Diamètre de sortie (mm) 25
    Longueur de fibre (m) 10 (personnalisable)
    Adaptabilité environnementale
    Conditions de fonctionnement -5 à +45 °C, <90 % HR,
    renforçable pour environnements spéciaux
    Conditions de stockage -20 à +45 °C, <90 % HR,
    renforçable pour environnements spéciaux
    Exigences de refroidissement
    Méthode Refroidissement par eau
    Capacité de refroidissement (kW) 40
    Débit nominal d’eau (L/min) 150
    Plage de température de l’eau de refroidissement (°C) 20 ± 1

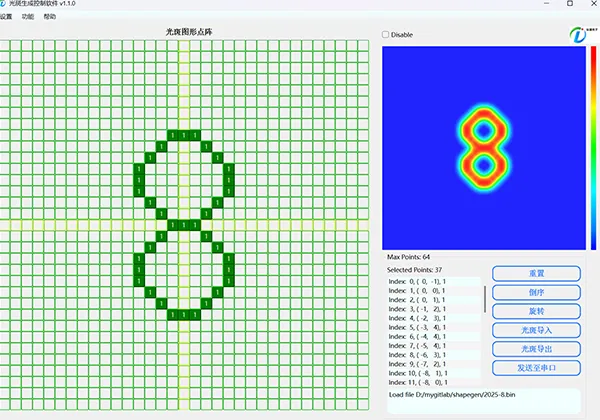

    Interface définie par logiciel pour l’édition du faisceau laser
    Interface définie par logiciel pour l’édition du faisceau laser
    Avantages

    Alors que les lasers industriels classiques se distinguent principalement par leur haute puissance, et que certains lasers spécialisés combinent puissance élevée et excellente qualité de faisceau, le SDL 10000 CW introduit un troisième avantage unique et irremplaçable : une haute fréquence de modelage dynamique du faisceau. Cette caractéristique constitue un atout majeur pour le soudage de l’acier, des alliages d’aluminium et des pièces moulées sous pression d’une épaisseur supérieure à 10 mm. Sa fréquence de modelage dynamique dépasse de quatre ordres de grandeur les solutions existantes, permettant de résoudre des problèmes de soudage complexes.

    Les paramètres de sortie du laser défini par logiciel peuvent être librement configurés afin de générer toute forme de faisceau souhaitée, offrant ainsi une flexibilité exceptionnelle pour répondre à vos besoins spécifiques.

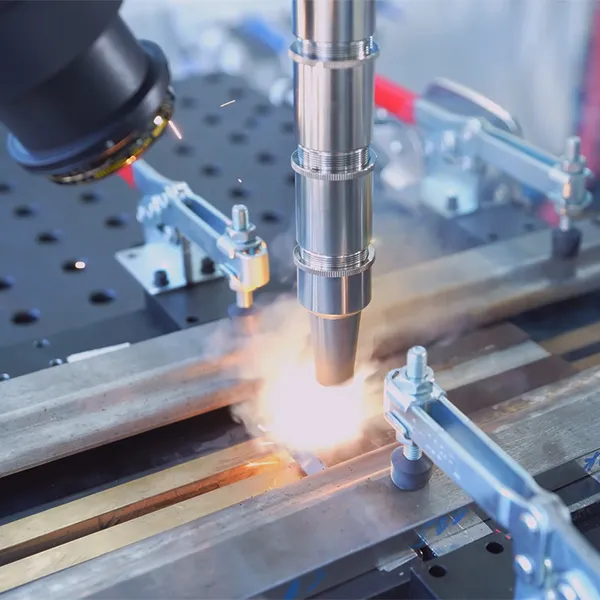

    Soudage Laser Avancé
    Soudage Laser Avancé
    • Matériaux
      Idéal pour les matériaux à forte réflectivité, haute résistance thermique et haut point de fusion, tels que les alliages d’aluminium, les alliages à haute température et les aciers à haute résistance. Il excelle également dans le soudage hétérogène (soudage en recouvrement, en bout ou en T) de métaux de natures ou d’épaisseurs différentes, ainsi que dans le soudage de métaux épais (acier structurel à haute résistance de 10 à 20 mm, alliages d’aluminium/cuivre jusqu’à 10 mm) et le soudage à grande vitesse de matériaux très fins comme les électrodes de batteries lithium et les plaques bipolaires de piles à combustible.
    • Scénarios typiques
      Soudage de pipelines en acier à haute résistance faiblement allié, prolongation de la durée de vie des soudures de tours d’éoliennes, soudage rapide en passe unique des ponts de navires, et soudage des pièces en aluminium et aluminium moulé sous pression pour les véhicules électrifiés (E-Mobilité). Autres applications : soudage à grande vitesse des hairpins moteurs et soudage rapide des languettes de batteries.
    • Avantages clés
      Contrôle en temps réel de la forme du faisceau, de son orientation et de sa mise au point, sans pièces mobiles.
      Balayage à longue focale et à distance, augmentant la plage et la vitesse de traitement.
      Correction de mise au point en temps réel, permettant à un laser monomode de doubler sa profondeur de champ.

    Poste de travail laser multifonction pour la découpe, le soudage et la fabrication additive

    • Scénarios typiques
      Équipements intégrés de fabrication additive/soustractive, lignes automobiles combinant découpe et soudage, projets de production flexible Industrie 4.0, ainsi que laboratoires R&D et centres de recherche sur le contrôle de champ optique.
    • Avantages principaux
      Le modelage dynamique du faisceau à haute vitesse garantit une intégration multifonction fluide.
      La gestion en boucle fermée de la puissance, de la qualité du faisceau et de la morphologie du spot assure une traçabilité complète.
      Un dispositif intégré de contrôle de champ optique compense en temps réel la distorsion thermique.
      Le modelage dynamique du faisceau assure la compatibilité des tolérances de procédé entre la découpe, le soudage et la fabrication additive.

    Réseau phasé laser haute énergie / synthèse cohérente / synthèse spectrale

    • Scénarios typiques
      Synthèse cohérente, spectrale et hybride cohérente-spectrale, ainsi que les lasers à réseau phasé haute énergie.
    • Avantages principaux
      Haute brillance spectrale : sortie monofibre monomode de 10 kW avec une largeur de raie < 100 GHz.
      Dispositif intégré de contrôle de champ optique pour compenser la distorsion du trajet optique.
      Réalise une synthèse cohérente/spectrale efficace sans nécessiter de mécanisme d’alignement d’axe optique.
      Permet une synthèse cohérente à réseau phasé sans recours à des dispositifs de façonnage de sous-faisceaux.

    Systèmes de transmission et d’énergie laser directionnelle

    • Scénarios typiques
      Applications en laser C-UAV, C-RAM, lidar cohérent, communications laser air-sol, et transfert d’énergie laser à distance.
    • Avantages principaux
      Le contrôle optique à fréquence MHz intégré compense les turbulences atmosphériques et les vibrations mécaniques.
      Supprime les speckles et la scintillation atmosphérique lors de l’imagerie cohérente pour améliorer la qualité.
      Compense les turbulences optiques en communication afin d’augmenter la bande passante et de réduire le taux d’erreur binaire.
    Nous vous invitons à nous contacter

    Nos ingénieurs sont à votre disposition pour étudier vos besoins en soudage, découpe ou fabrication laser et vous recommander les solutions les plus adaptées à vos procédés.
    Commentaires
    Composants associés au Système de Soudage Laser Intelligent
    En savoir plus
    Découvrez l’ensemble de nos modules et composants complémentaires pour systèmes laser.

    Ce laser à fibre défini par logiciel se distingue par de multiples avantages, notamment une puissance de 80 kW, une qualité de faisceau de 1,2 fois la limite de diffraction et une fréquence de mise en forme dynamique de 10 MHz. Ces caractéristiques permettent une morphologie de tache définissable, ordonnable et commutable, ainsi qu’un foyer scannable.

    La haute fréquence de mise en forme du faisceau est un atout central et irremplaçable en soudage des métaux, car elle résout les défis de soudage de l’acier, des alliages d’aluminium et des pièces en aluminium moulé d’épaisseur supérieure à 10 mm.

    Le laser utilise un contrôle de phase multicanal pour obtenir une synthèse cohérente, garantissant une haute qualité de faisceau. En ajustant les paramètres de contrôle de phase via des circuits FPGA haute vitesse, la position de cohérence peut être modifiée, permettant de transformer la tache vers n’importe quelle position et, à terme, de former une tache de toute forme.

    La haute qualité de faisceau du laser 10 kW permet une pénétration thermique profonde et la formation d’un bain stable pour des épaisseurs supérieures à 10 mm. Combinée à un réglage dynamique à haute fréquence de la tache, cette capacité réduit significativement projections, porosités et fissures, assurant une qualité de soudure durablement élevée.

    Le laser à contrôle de champ optique vectoriel complet maintient une qualité de faisceau proche de la limite de diffraction. Il utilise 24 fibres optiques pour moduler simultanément une tache définie par l’utilisateur. Sa stabilité se maintient plus aisément que celle des lasers traditionnels.

    La durée de vie d’un laser à fibre est déterminée par sa source de pompe, dépassant généralement 100 000 heures. Ce laser utilise un système de contrôle en boucle fermée et des capteurs multiples pour inférer en temps réel les paramètres clés du procédé de soudage, garantissant la stabilité du procédé à court et long termes.
