    Composants Laser Numériques

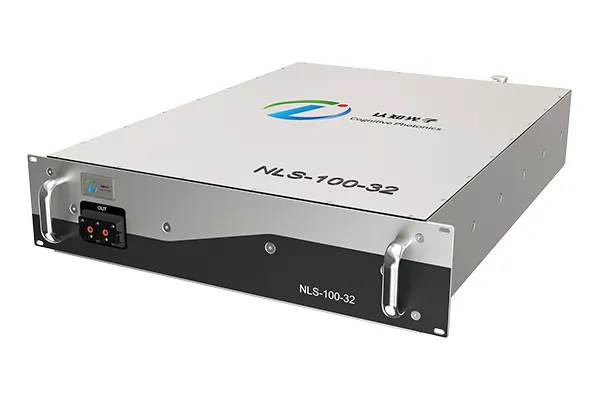

    NLS-100-32 Laser à Largeur de Raie Étroite 1×32

    Intégration d’un laser à fibre PM monofréquence, d’un modulateur électro-optique large bande, d’un amplificateur à fibre PM petit signal, d’un diviseur de faisceau, ainsi que des modules de pilotage et de contrôle.

    Le NLS 100 32 est une source laser maître multicanal hautes performances conçue pour les réseaux phasés laser, la synthèse cohérente, la détection/communication cohérente et la synthèse spectrale. Il intègre un laser à fibre PM monofréquence, un modulateur de phase électro-optique large bande, un amplificateur à fibre PM petit signal, un diviseur de faisceau fibre, ainsi que des modules de pilotage et de contrôle. Le système élargit la largeur de raie d’un laser monofréquence du kHz jusqu’à 100 GHz, puis utilise une amplification à fibre multi-étages et une division en fibre pour délivrer 32 signaux laser à raie étroite.

    La puissance de sortie et la largeur de raie du 1×32 sont réglables afin de s’adapter à divers besoins applicatifs. Son rapport signal-bruit optique a été validé en systèmes de synthèse cohérente, garantissant une qualité de sortie élevée. Idéal pour l’intégration dans de nombreux systèmes laser, ce laser 1×32 à raie étroite fournit une source stable et fiable pour les applications haute énergie.

    Paramètres
    Caractéristiques optiques
    Puissance de sortie (mW) 1–100
    Réglage de puissance (%) 10–100
    Taux d’extinction de polarisation (dB) > 20 (axe rapide coupé)
    Longueur d’onde laser (nm) 1064 ± 2
    Qualité de faisceau (M²) < 1,1
    Largeur de raie laser (GHz) 10–100 (réglable)
    Bruit d’intensité relatif (dBm/Hz) < -100
    Rapport signal/bruit optique (dB) > 55
    Sortie optique
    Type de fibre de sortie PM980
    Interface de fibre de sortie FC/APC
    Nombre de signaux de sortie 32
    Longueur du pigtail (m) 1
    Caractéristiques électriques
    Tension d’entrée (V) AC220 ou DC24
    Méthode de communication RS485
    Adaptabilité environnementale
    Conditions de fonctionnement -5 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Conditions de stockage -20 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Applications
    • Réseau phasé / synthèse cohérente haute énergie
      Fournit un réseau laser stable pour la synthèse.
    • Lasers régulés à champ lumineux vectoriel complet :
      Offre des capacités précises de modulation du champ lumineux.
    • Lidar / communication laser MIMO (Multi-Input Multi-Output)
      Délivre des signaux laser multicanaux de haute qualité.

    Le NLS 100 32 (laser 1×32 à raie étroite) est le choix idéal pour les systèmes laser haute performance, fournissant plusieurs signaux stables à raie étroite pour répondre aux exigences de synthèse cohérente haute énergie et de contrôle précis.
    Nous vous invitons à nous contacter

    Nos ingénieurs sont à votre disposition pour étudier vos besoins en soudage, découpe ou fabrication laser et vous recommander les solutions les plus adaptées à vos procédés.

    Commentaires
    Composants Laser Numériques associés
    En savoir plus
    Découvrez l’ensemble de nos modules et composants complémentaires pour systèmes laser.

    La source laser semence à largeur de raie étroite et accordable intègre un laser à fibre PM monofréquence, un modulateur de phase électro-optique à large bande passante et un circuit driver. En appliquant un signal RF spécifique à la lumière semence monofréquence via le modulateur, la largeur spectrale s’élargit de l’ordre du kHz à la gamme des 100 GHz, supprimant efficacement l’effet SBS susceptible d’apparaître lors de l’amplification haute puissance et augmentant ainsi la puissance de sortie.

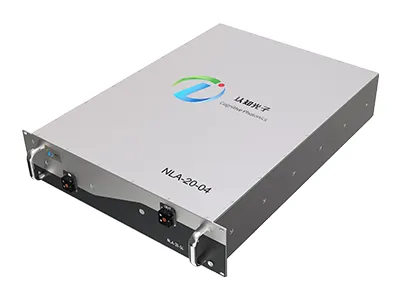

    L’amplificateur à fibre PM faible bruit 4 canaux à largeur de raie étroite est un composant central de la nouvelle génération de systèmes d’amplification à fibre faible bruit. Conception opto-électro-mécanique intégrée avec quatre canaux indépendants haute performance. Puissance totale de 80 W. Version standard stable de −5 °C à +45 °C, et version renforcée de qualité militaire disponible pour environnements extrêmes.
