    BQA-1064-LPH Analyseur de Qualité de Faisceau Laser

    Mesure du profil de faisceau, de la largeur de faisceau, de la forme de faisceau, du facteur M² et de l’angle de divergence en soudage laser.

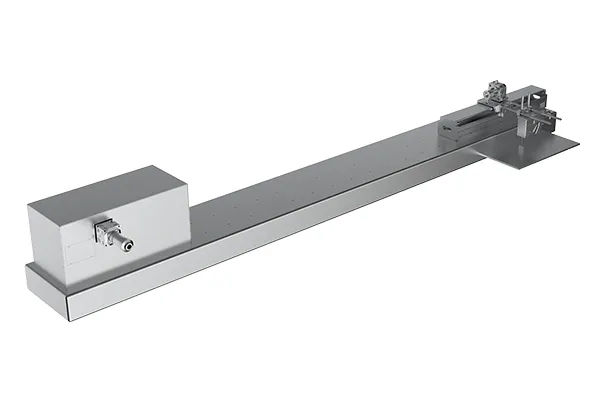

    Le BQA 1064 LPH est spécialement conçu pour évaluer la qualité des faisceaux laser focalisés haute énergie. Il mesure en temps réel la qualité de faisceau statique et dynamique en sortie d’une tête de traitement laser. L’analyseur évalue avec précision les paramètres optiques clés : profil d’intensité, largeur et forme de faisceau, position de foyer, facteur M², angle de divergence, répartition d’énergie et longueur de Rayleigh. Idéal pour le soudage laser, la découpe et autres procédés, il fournit un contrôle métrologique complet pour garantir des performances de procédé fiables et répétables.

    Formulaire de demande
    Paramètres
    Précision des principaux paramètres de test
    Précision de la position du foyer focalisé de la tête de soudage laser (mm) 0,01
    Précision de la distribution du profil de tache au foyer de la tête de soudage laser (%) < 1
    Précision de la qualité de faisceau de la tête de soudage laser (%) < 2
    Exigences sur le laser d’entrée
    Puissance d’entrée de la tête de soudage (W) 10-20,000
    Plage de longueurs d’onde de test (nm) 350-1100
    Exigence de couplage de la lentille focalisée (mm) 200-2000
    Paramètres de l’équipement de test
    Plage de mesure du diamètre du spot (mm) 0,1-5
    Plage de balayage de la taille de gauss au foyer (mm) 500
    Plage dynamique de l’analyseur de profil de tache (dB) 60
    Cadence dynamique (FPS) 61
    Résolution (MPix) 1,3
    Taille du capteur CMOS (mm) 6,8 × 5,4
    Avantages
    • Large compatibilité
      Prend en charge une course de 500 mm, s’adapte à diverses lentilles de focalisation de procédé.
    • Détection de puissance intégrée
      Supporte une puissance laser maximale de 20 kW, répondant aux exigences des applications haute puissance.

    L’analyseur de qualité de faisceau laser est un outil essentiel pour le soudage, la découpe et le marquage laser, garantissant la qualité et l’efficacité des procédés.

    Applications
    • Mesure de la qualité de faisceau à partir des optiques de procédé
    • Tests de qualité de faisceau des têtes de soudage laser
    • Mesure de qualité de faisceau des têtes de découpe laser
    Nous vous invitons à nous contacter

    Nos ingénieurs sont à votre disposition pour étudier vos besoins en soudage, découpe ou fabrication laser et vous recommander les solutions les plus adaptées à vos procédés.
