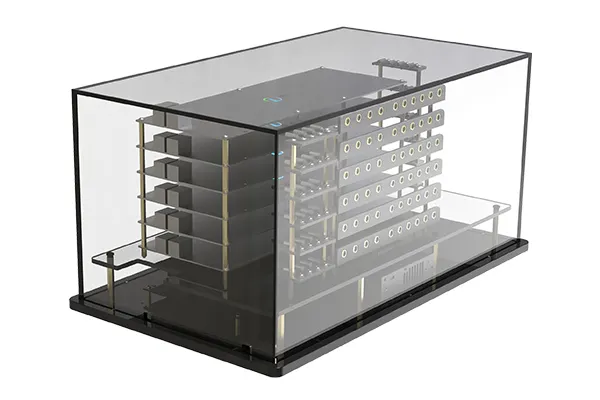

    SPM 100 S Système Multinœud d’Acquisition de Données (DAQ) et d’Interverrouillage de Sécurité

    Système d’acquisition de données EtherCAT permettant l’échantillonnage et l’enregistrement jusqu’à 100 nœuds d’acquisition, avec un interverrouillage de sécurité maintenant l’équipement en état sûr.

    Le système multinœud DAQ & interverrouillage SPM 100 S est conçu pour résoudre les défis complexes d’acquisition de données et d’interverrouillage de sécurité en environnement industriel. Basé sur le protocole EtherCAT, il permet une collecte multi-nœuds efficace et une transmission stable. Ce système d’acquisition évolutif intègre en outre un mécanisme d’interverrouillage complet afin d’assurer la stabilité et la sécurité de la production.

    Formulaire de demande
    Composition du produit
    • Carte processeur :
      Basée sur le processeur domestique hautes performances RK3568, elle agit comme maître système, intégrant et enregistrant toutes les données de nœuds.
    • Carte d’acquisition capteurs & détection d’interverrouillage :
      Microcontrôleur STM32H743 hautes performances, 30 interfaces ADC et 8 interfaces DAC. Son circuit d’interverrouillage innovant évite les fausses alarmes.
    • Carte de contrôle d’interverrouillage :
      Déclenche le mécanisme de protection lorsque les données capteurs dépassent un seuil défini. Les seuils peuvent être personnalisés par l’utilisateur.
    • Large gamme de capteurs :
      Capteurs photoélectriques et de température inclus, avec options de capteurs sur mesure selon besoins.
    Paramètres
    • Performances système
      Jusqu’à 100 nœuds, 30 canaux ADC, 1 kHz de fréquence d’échantillonnage, résolution 16 bits, temps de réponse d’interverrouillage < 60 ns.
    • Stockage des données
      1 Go de stockage intégré pour l’enregistrement des données capteurs.
    • Vitesse de communication
      Vitesse maître-esclave réglable de 1 Mbps à 100 Mbps.
    Avantages
    • Acquisition multinœud haute capacité
      Prise en charge jusqu’à 100 nœuds, adaptée aux sites industriels de grande échelle.
    • Transmission de données haut débit
      Protocole EtherCAT jusqu’à 100 Mbps pour une acquisition et une transmission en temps réel et précises.
    • Mécanisme d’interverrouillage complet
      Alarme automatique lorsque les données dépassent un seuil prédéfini, protégeant l’équipement et la production.
    Personnalisation
    • Méthodes d’interverrouillage configurables selon les exigences.
    • Personnalisation possible des types de capteurs, taux d’échantillonnage ADC et interfaces UI.
    Applications

    Le SPM 100 S convient aux scénarios des systèmes laser et de l’automatisation industrielle nécessitant une acquisition de données efficace et une protection de sécurité robuste. Ce système évolutif offre une solution fiable, rapide et précise pour la transmission des données et la sécurisation des procédés, contribuant à améliorer l’efficacité et à assurer un fonctionnement sûr en production.
