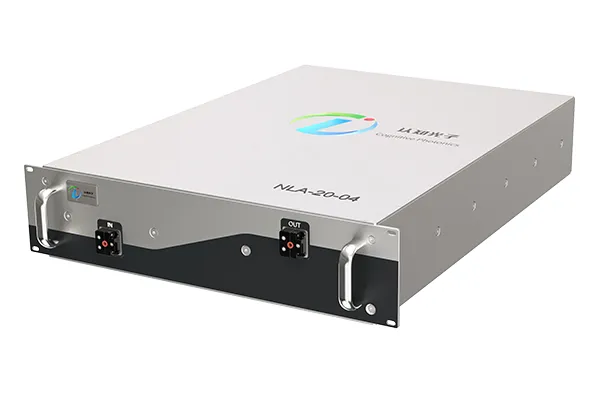

    NLA-20-04 Amplificateur à Fibre PM Faible Bruit à 4 Canaux, Largeur de Raie Étroite

    Amplifie de manière synchrone des lasers monofréquence à raie étroite, avec 20 W par canal (80 W au total).

    Le NLA 20 04, amplificateur à fibre PM 4 canaux à raie étroite, est un élément clé des systèmes d’amplification à faible bruit de nouvelle génération. Son conception opto-électro-mécanique intégrée regroupe quatre canaux PM indépendants et haute performance. Chaque canal délivre 20 W tout en conservant une qualité de faisceau M² < 1,1 et un taux d’extinction de polarisation > 20 dB. Le module garantit un bruit de phase extrêmement faible et une faible élargissement spectral, fournissant un signal d’entrée de haute qualité pour les étages d’amplification de puissance en aval.

    Formulaire de demande
    Paramètres
    Caractéristiques optiques
    Puissance d’entrée du laser (mW) > 5
    Puissance de sortie maximale (W) 20 (canal unique)
    Réglage de puissance (%) 10–100
    Taux d’extinction de polarisation (dB) > 20 (axe rapide coupé)
    Longueur d’onde laser (nm) 1064 ± 2
    Qualité de faisceau (M²) < 1,1
    Largeur de raie laser (GHz) 10–100 (réglable)
    Sortie optique
    Interface de fibre d’entrée FC/APC
    Type de fibre d’entrée PM980
    Type de fibre de sortie PLMA-GDF-10/125-M
    Interface de fibre de sortie Fibre nue
    Longueur du pigtail (m) 1
    Caractéristiques électriques
    Tension d’entrée (V) AC220 ou DC24
    Méthode de communication RS485
    Adaptabilité environnementale
    Conditions de fonctionnement -5 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Conditions de stockage -20 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Avantages
    • Amplification puissante
      Prend en charge l’amplification simultanée de quatre lasers monofréquence/à raie étroite au niveau milliwatt (> 5 mW), avec jusqu’à 20 W par canal et 80 W au total.
    • Bruit de phase ultra-faible
      Met en œuvre une suppression du bruit de phase garantissant un élargissement spectral < 0,5 % pendant l’amplification.
    • Excellente adaptabilité environnementale
      Version standard stable de -5 °C à +45 °C ; option renforcée grade militaire pour environnements extrêmes.
    • Conception ingénierie robuste
      Structure compacte et modulaire.
      Double mode d’alimentation (AC220 V / DC24 V).
      Pigtails spéciaux anti-courbure 1 m.
      Surveillance indépendante et diagnostic de panne sur chaque canal.
    Applications
    • Synthèse laser haute énergie
      Contrôle de front d’onde pour lidar à réseau phasé.
      Pré-amplification pour systèmes de synthèse spectrale/cohérente.
      Réseaux de routage multi-faisceaux pour synthèse.
    • Capteurs intelligents
      Sources pour lidar multi-lignes en conduite autonome.
      Renforcement de puissance pour communications laser MIMO.
    • Applications industrielles spécialisées
      Distribution de puissance pour usinage laser de haute précision.
      Nœuds de réseaux de détection à fibre distribuée.
      Relais de station au sol pour communications optiques spatiales.
    Personnalisation

    Cet amplificateur à fibre PM faible bruit offre de larges options de personnalisation:

    • Intégration de WDM en entrée/sortie.
    • Prise en charge d’architectures d’amplification en cascade.
    • Refroidissement air/eau en mode puissance continue (option).
    • Longueurs d’onde spéciales (bande 1000–1100 nm).
    • Packaging renforcé norme militaire avec IP68.
