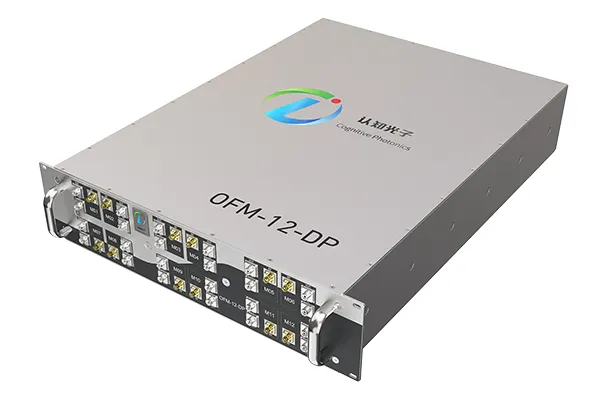

    OFM-12-DP Modulateur de Phase à Retard Optique 12 Canaux

    Appariement précis des longueurs de trajet optique et de la phase, avec prise en charge jusqu’à 12 canaux indépendants.

    Le OFM 12 DP est conçu pour apparier avec précision les longueurs de trajet optique et moduler la phase sur multiples canaux laser. Il résout efficacement les problèmes d’appairage de phase et de réduction de longueur de cohérence observés sur les lasers haute puissance à raie étroite soumis à l’élargissement spectral. Le module intègre 12 canaux indépendants, chacun doté de sa ligne de retard optique et de son modulateur de phase électro-optique, offrant une large plage d’ajustement de retard et un contrôle de phase haute précision.

    Formulaire de demande
    Paramètres
    Caractéristiques optiques
    Longueur d’onde laser (nm) 1064 ± 2
    Perte d’insertion (dB) ≤ 6
    Taux d’extinction de polarisation (dB) > 18 (axe rapide coupé)
    Puissance d’entrée max. (mW) 300
    Précision de retard (ps) 0,05
    Plage de retard (ps) 0–330
    Interfaces optiques
    Type de fibre d’entrée PM980
    Interface de fibre d’entrée FC/APC
    Longueur de fibre d’entrée (m) 1
    Type de fibre de sortie PM980
    Interface de fibre de sortie FC/APC
    Longueur de fibre de sortie (m) 1
    Caractéristiques électriques
    Tension de demi-onde de modulation de phase Vp (V) ≤ 2,5 @ 50 kHz
    Bande passante de modulation de phase (MHz) ≥ 200
    Perte de retour (dB) ≤ -10
    Impédance (Ω) 50
    Adaptabilité environnementale
    Conditions de fonctionnement -40 à +85 °C, < 90 % HR, renforçable pour environnements spéciaux
    Conditions de stockage -40 à +85 °C, < 90 % HR, renforçable pour environnements spéciaux
    Caractéristiques
    • Technologie de modulation bi-mode
      Modulation de retard : réglages du retard d’impulsions laser du picoseconde (ps) au nanoseconde (ns), avec résolution sub-ps, adaptés aux applications à synchronisation stricte (ex. expériences d’intrication quantique).
      Modulation de phase : taux de modulation 100 MHz et contrôle de phase hautement linéaire, permettant le modelage dynamique du front d’onde ou l’optimisation de la cohérence du champ lumineux.
    • Conception d’intégration en réseau
      Intègre 12 canaux de modulation indépendants, avec pilotage synchrone ou asynchrone de multiples lasers pour réduire taille et complexité du système.
      Procédé matériau niobate de lithium (LiNbO₃) assurant faible perte d’insertion (< 3 dB) et haute stabilité.
    • Interface de contrôle intelligente
      Double mode d’utilisation : contrôle électronique ou programmation logicielle, compatible FPGA, DSP pour des ajustements dynamiques en temps réel.
      API fournie pour une intégration fluide dans des plates-formes optiques automatisées ou des équipements industriels.
    Applications
    • Synthèse cohérente :
      Appariement des différences de trajet optique et contrôle de phase dans les réseaux laser.
    • Réseaux phasés laser :
      Modelage dynamique du faisceau et compensation de la turbulence atmosphérique.
    • Lidar :
      Synchronisation temporelle et formation de faisceau pour le balayage multi-faisceaux.
    • Détection par fibre :
      Amélioration de la détection acoustique/thermique distribuée via la détection de phase.
    Avantages
    • Haute précision :
      Compensation de dérive de phase sur toute la plage de températures (-40 °C à 85 °C) pour une stabilité long terme.
    • Scalabilité :
      Cascadage de modules pour étendre à 24 ou 48 canaux, répondant aux besoins de contrôle cohérent de réseaux laser à grande échelle.

    Grâce à son multi-canal, sa grande précision et sa forte compatibilité, l’OFM 12 DP est un composant clé tant pour la recherche optique de pointe que pour les systèmes laser industriels.
    Nous vous invitons à nous contacter

    Nos ingénieurs sont à votre disposition pour étudier vos besoins en soudage, découpe ou fabrication laser et vous recommander les solutions les plus adaptées à vos procédés.

    Commentaires
    Composants Laser Numériques associés
    En savoir plus
    Découvrez l’ensemble de nos modules et composants complémentaires pour systèmes laser.

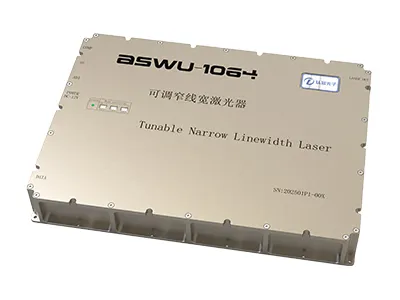

    La source laser semence à largeur de raie étroite et accordable intègre un laser à fibre PM monofréquence, un modulateur de phase électro-optique à large bande passante et un circuit driver. En appliquant un signal RF spécifique à la lumière semence monofréquence via le modulateur, la largeur spectrale s’élargit de l’ordre du kHz à la gamme des 100 GHz, supprimant efficacement l’effet SBS susceptible d’apparaître lors de l’amplification haute puissance et augmentant ainsi la puissance de sortie.

    L’amplificateur à fibre PM faible bruit 4 canaux à largeur de raie étroite est un composant central de la nouvelle génération de systèmes d’amplification à fibre faible bruit. Conception opto-électro-mécanique intégrée avec quatre canaux indépendants haute performance. Puissance totale de 80 W. Version standard stable de −5 °C à +45 °C, et version renforcée de qualité militaire disponible pour environnements extrêmes.

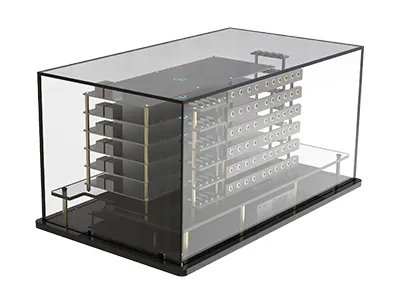

    Le système multinœud d’acquisition de données et d’interverrouillage de sécurité de CP Laser est spécialement conçu pour répondre aux défis complexes d’acquisition et d’interlocks en milieu industriel. Il prend en charge jusqu’à 100 nœuds, répondant aux besoins des sites de grande taille. Lorsque les données capteurs dépassent un seuil prédéfini, le système déclenche automatiquement un signal d’alarme, garantissant la sécurité des équipements et de la production.
