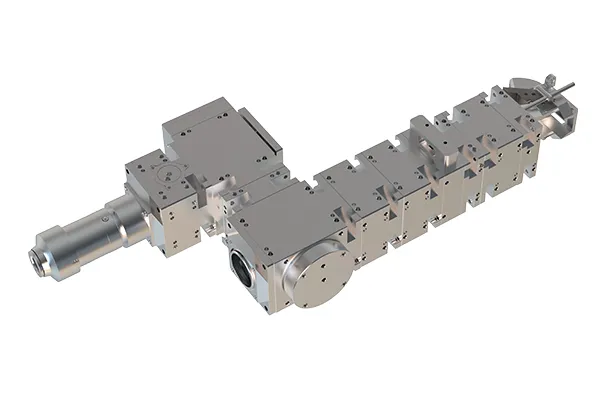

    LWH-10000-F0.5/F1.0/F1.2 Tête Modulaire de Soudage Laser

    Tête de procédé laser jusqu’à 15 kW pour les tâches de soudage exigeant longue distance focale et faible distance de travail.

    La tête modulaire de soudage laser est conçue pour les opérations en espaces confinés (ex. oléoducs) et le soudage de matériaux épais. Elle se compose d’un module de collimation, d’un module de focalisation et d’un module de gaz de protection pour couvrir divers besoins de soudage haut rendement. En option, des modules diviseur de faisceau et réflecteur ajoutent le suivi de cordon, l’analyse du profil de tache et la mesure de puissance, renforçant la précision et la maîtrise du procédé. Les groupes de lentilles (collimation et focalisation) sont personnalisables afin d’adapter largeur de cordon et distance de travail arrière à vos exigences.

    Formulaire de demande
    Paramètres
    Modèle de produit LWH-10000-F0.5 LWH-10000-F1.0 LWH-10000-F1.2
    Exigences sur le laser d’entrée
    Puissance applicable (kW) 3–15
    Longueur d’onde de fonctionnement (nm) 1064
    Interface du laser d’entrée QBH
    Paramètres optiques de la tête de soudage
    Focale de collimation (mm) 100, 150 (deux options)
    Focale de focalisation (mm) 500 1000 1200
    Distance de travail arrière (mm) 500
    Applications
    • Soudage laser à distance avec haute qualité de faisceau
    • Soudage sur site d’oléoducs
    • Soudage de matériaux métalliques épais
    Caractéristiques
    • Longue focale & courte distance de travail
      Idéale pour le soudage de précision et les opérations en espaces confinés.
    • Soudage haute puissance
      Compatible avec des systèmes de 3 à 15 kW.
    • Services de personnalisation
      Groupes de lentilles de collimation et de focalisation configurés selon vos exigences.
    • Surveillance complète
      Prend en charge le suivi de cordon, l’analyse du profil de tache et la mesure de puissance pour garantir la qualité de soudage.

    La tête modulaire de soudage laser s’emploie largement là où il faut du soudage haute précision et haute puissance, notamment pour l’acier épais dans les oléoducs, la construction navale et l’automobile. Parlez-nous de vos épaisseurs, distances de travail et interfaces souhaitées afin de configurer la LWH-10000-F0.5/F1.0/F1.2 pour votre ligne.
