    PLM-24-SPGD Unité de Contrôle SPGD Laser 24 Canaux

    Réalise la combinaison de faisceaux et compense les distorsions de phase grâce à un algorithme de descente de gradient stochastique parallèle (SPGD).

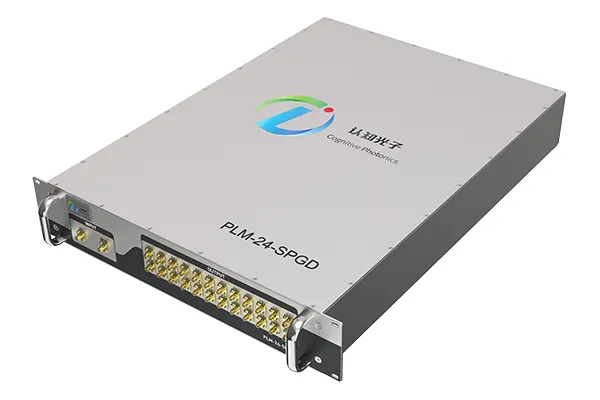

    Le PLM 24 SPGD, unité de contrôle SPGD laser 24 canaux, est un contrôleur de paramètres pour réseaux laser basé sur un algorithme itératif de Descente de Gradient Stochastique Parallèle (SPGD). Il pilote le retard, la phase, la polarisation et l’axe optique d’un réseau laser. L’unité s’applique largement à la combinaison cohérente de faisceaux (CBC), à la combinaison de puissance et au contrôle d’optimisation industriel, en atténuant efficacement les effets des vibrations mécaniques et du bruit thermique sur les faisceaux.

    Formulaire de demande
    Paramètres
    Paramètres d’entrée
    Plage de tension (V) 0 à +1,8 (charge 50 Ω)
    Largeur de mot (bits) 12
    Fréquence d’échantillonnage (MHz) 200
    Nombre de canaux 2 (dont 1 signal synchrone)
    Paramètres de sortie
    Plage de tension (V) -10 à +10 (charge 50 Ω)
    Largeur de mot (bits) 14
    Fréquence d’itération (MHz) 1
    Nombre de canaux 24 (personnalisable)
    Exigences d’alimentation
    Tension d’alimentation AC220 V
    Consommation électrique 0,5 A @ AC220 V
    Dimensions & Poids
    Dimensions (L × l × H) (mm) 598 x 430 x 111
    Poids (kg) 5
    Adaptabilité environnementale
    Conditions de fonctionnement -5 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Conditions de stockage -20 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Caractéristiques
    • Contrôle multi-paramètres
      Par verrouillage de phase d’un réseau de lasers à fibre, l’unité pilote l’axe optique pour combiner plusieurs faisceaux sur un même point cible. Elle peut également piloter un modulateur afin de compenser les distorsions de phase optique.
    • Verrouillage de phase rapide
      L’algorithme avancé atteint une vitesse de convergence de quelques dizaines de microsecondes, permettant une combinaison cohérente rapide de multiples lasers.
    • Personnalisation utilisateur
      Un seul contrôleur peut sortir 24 paramètres de commande simultanément. Le système est extensible via synchronisation d’horloge et le nombre de canaux est personnalisable selon les besoins.
    Applications
    • Réseaux laser haute énergie : combinaison incohérente (ICBC) / cohérente (CBC) / spectrale (SBC)
    • Synthèse sur cible : non cohérente / cohérente / spectrale de réseaux laser haute énergie
    • Usinage de matériaux par laser
    • Lidar/communication laser MIMO (multi-entrées multi-sorties)
    • Stabilisation de paramètres de systèmes optiques
    Composition & Principle

    Le contrôleur SPGD comprend : une alimentation AC220V/DC24V, un circuit de contrôle SPGD et des interfaces SMA d’entrée/sortie.
    Il reçoit un signal analogique d’entrée servant de fonction objectif pour l’algorithme.
    L’algorithme s’exécute en parallèle sur chaque canal dans l’unité de calcul, génère une valeur de sortie numérique en fonction de l’entrée courante, puis la convertit en signal analogique pour réaliser un pilotage multi-canaux haute vitesse.
