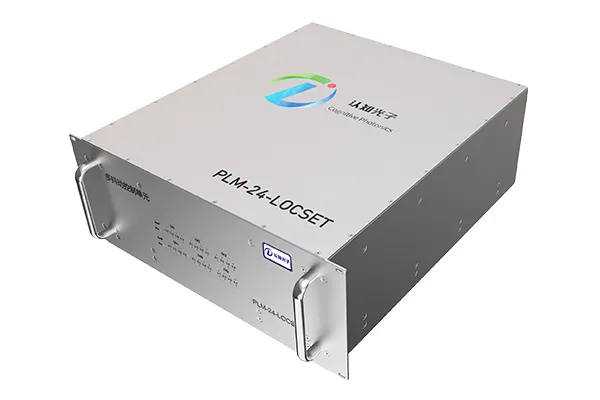

    PLM-24-LOCSET Unité de Contrôle Multi-Jitter Laser 24 Canaux

    Réduit ou supprime le jitter des faisceaux laser en minimisant les effets des vibrations mécaniques et du bruit thermique.

    Le PLM 24 LOCSET, unité de contrôle multi-jitter laser 24 canaux, est un contrôleur de paramètres de réseaux laser fondé sur un algorithme itératif d’optimisation intégrale du signal. Il s’applique largement à la combinaison cohérente de faisceaux, à la combinaison de puissance et au contrôle d’optimisation industriel, en atténuant efficacement les effets des vibrations mécaniques et du bruit thermique sur les faisceaux. Le contrôleur multi-jitter assure la synchronisation de retard et de phase de 24 lasers en quelques microsecondes, avec une vitesse de convergence deux ordres de grandeur supérieure à celle des contrôleurs SPGD.

    Formulaire de demande
    Paramètres
    Paramètres d’entrée
    Entrée analogique (V) 0 à +3,3 (charge 50 Ω)
    Largeur de mot (bits) 14
    Fréquence d’échantillonnage (MHz) 65
    Nombre de canaux 2 (dont 1 signal synchrone)
    Paramètres de sortie
    Plage de tension (V) -10 à +10 (charge 50 Ω)
    Largeur de mot (bits) 14
    Fréquence de modulation (MHz) 100–150
    Nombre de canaux 24 (personnalisable)
    Exigences d’alimentation
    Tension d’alimentation AC220 V
    Consommation électrique 0,5 A @ AC220 V
    Dimensions & Poids
    Dimensions (L × l × H) (mm) 598 x 430 x 182
    Poids (kg) 10
    Adaptabilité environnementale
    Conditions de fonctionnement -5 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Conditions de stockage -20 à +45 °C, < 90 % HR, renforçable pour environnements spéciaux
    Applications
    • Réseaux laser haute énergie : combinaison incohérente (ICBC) / cohérente (CBC) / spectrale (SBC).
    • Synthèse non cohérente / cohérente / spectrale de réseaux laser haute énergie sur cible.
    • Usinage de matériaux par laser.
    • Lidar/communication laser MIMO (multi-entrées multi-sorties).
    • Stabilisation des paramètres de systèmes optiques.
    Composition & Principle

    Le contrôleur multi-jitter PLM 24 LOCSET comprend une alimentation AC220V/DC24V, un circuit de contrôle LOCSET, un circuit de synthèse de fréquence et des interfaces SMA d’entrée/sortie. Il reçoit un signal analogique démodulé utilisé comme fonction objectif de l’algorithme de contrôle. L’algorithme s’exécute en parallèle sur chaque canal dans l’unité de calcul ; à partir de l’entrée courante, il calcule une sortie numérique ensuite convertie en signal de sortie monocanal, réalisant un verrouillage de phase rapide et une combinaison de faisceaux pour plusieurs lasers, avec une vitesse de convergence jusqu’à 3 μs.

    Personnalisation

    Un seul PLM 24 LOCSET peut sortir simultanément 24 paramètres de commande. Le système de contrôle laser est extensible par synchronisation d’horloge pour piloter des modules additionnels, et le nombre de canaux est personnalisable selon les besoins.
